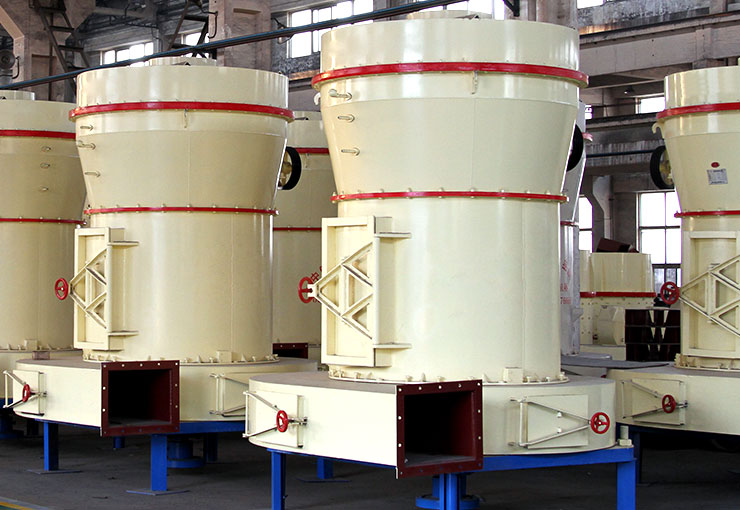

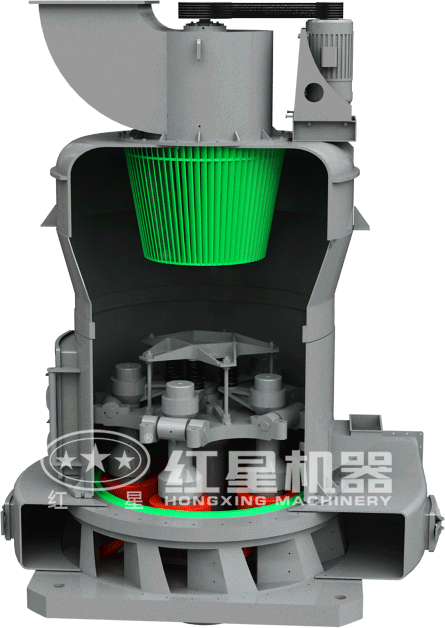

該機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

物料研磨后，風機將風吹入主機殼內，吹起粉末，經置于研磨室上方的分析器進行分選，細度過粗的物料又落入研磨室重磨，細度合乎規格的隨風流進入旋風收集器，收集后經出粉口排出，即為成品。風流由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量增加部分經風機與主機中間的廢氣管道排出，進入小旋風收集器，進行凈化處理。
